电机正反转电路图
按钮互锁:就是一个按钮上装有两组联动触点,分别接在不同的电路(正反转),手动时当一组闭合时通过联动另一组断开(或OF,ON); 接触器互锁:就是在正转的接触器上的常闭辅助触点上接入反转控制电路,当正转接触器动作时带动反转电路断开(反之则反),达到安全转换的目的.
电动机正反转电路图谁有?帮我下哈!…
正反转控制线路,可分为接触器联锁正反转、按钮联锁正反转及双重联锁正反转等控制: 1、三相异步电动机接触器联锁正反转控制电路: http://blog.sina.com.cn/s/blog_4c92c1bf0100085e.html 2、三相异步电动机按钮联锁正反转控制电路: http://user.qzone.qq.com/272353574(上传中) 3、三相异步电动机正反转起动(双重互锁)控制电路: http://xiaoyaozhi007.blog.hexun.com/7598405_d.html
电机正反转电路图详解

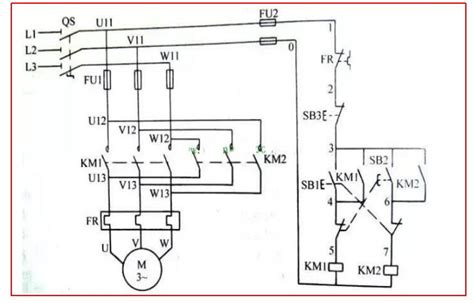

这是个互锁正反转电路图,KM1和KM2不可能同时接通,按下SB2电机正转,按下SB3电机反转,按下SB1电机停止,右上角的FR是热继电器,防止电机过载用的
急求!!直流电机正反转控制电路图
非常简单,今天太晚了,明天再来给你画. 电路说明: 合上总开关K1,再把总停旋钮合上,按下按钮1,电机开始正转(缺点:如果电机刚好碰到两端的行程开关,则会自动运行以下动作,不需要按按钮.这个缺点你可以按着这个思路去改进…
最简单的三相异步电动机正反转的电路图!!
这个很简单 说个最简单的吧 控制回路要先将分别控制正反转停止的两个按钮串联接好,随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好,停钮的另一端准备与电源连接,然后再把分别正转反转主接触器的常开辅助接点…
谁给讲下这个电路图 电机正反转的

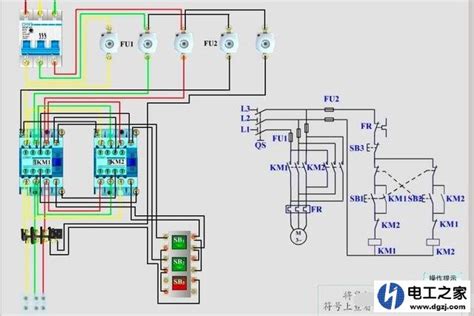

按下按钮SB2,KM1线圈闭合,KM1主触点和辅助常开触点KM1闭合,辅助常闭触点KM1断开,电机正转.按下按钮SB3,KM1断电,电机停止运转. 按下按钮SB3,KM2线圈闭合,KM2主触点和辅助常开触点KM2闭合,辅助常闭触点KM2断开,电机反转.按下按钮SB3,KM2断电,电机停止运转.. FR做为热继电器的热元件常闭触点,串联在控制线路上起到热保护的作用.
一个电机正反转控制电路图,谁能详细解释一下原理
只要你把三相电的两边的线交换一下位置就能实现正反转了.
3、画三相异步电动机正反转控制电路的电路图,并简述各元件的功能及电路的控制过程
三相异步电动机正反转控制电路
求三极管控制直流电机正反转电路图
1 图1 通过改变R1R2使A点电位为正负时,电机正反转,A点电位为0时电机不转. 图2 有光照在D1上,继电器J1吸合,电机正转, 没有光照在D1上,继电器J1断开,电机反转. 图1图2为两种玩具电路.
求电动机的正反转控制线路图的工作原理(要求分主电路和控制电路两部分进行说明)
工作原理:首先你要会识别图中的各个电气符号,如A、B、C为三相电,FU为保险丝,KMf和KMr分别对应两个接触器(每个接触器含一个线圈(黑色的方框),一个常开主触点(保险丝下边),一个常开辅助触点(SBf和SBr并联的),一个常闭辅助触点(线圈左边)),SB对应的是按钮,KH是热继电器.工作时,按下SBf按钮,KMf线圈得电,使得和电动机串联的KMf主触点闭合,电动机转,同时和SBf按钮并联的常开触点闭合,这样按钮松开后,电路仍然导通,称为自锁,而与KMr串联的KMf常闭触点断开,这样保证电动机反转电路开路,称为互锁,SB1实现停转操作,SBr按钮实现另一个方向的转动
